 Révision en profondeur de mon Alfetta 2000 '79

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
AuteurMessage
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 9 Sep 2015 - 15:47



La marchand de sable est passé lol!
Revenir en haut Aller en bas
tommy-696



Messages : 195
Date d'inscription : 22/06/2015

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 9 Sep 2015 - 16:57

Gatouille a écrit:
Je peaufine les carters, et j'ai enlevé les joints spi d'arbre de boîte et de sélection de boîte.
Des neufs les remplaceront.






Si vous avez des problèmes de "couple" appelez moi lol! lol!  Je dispose d'un 10X41, les Alfetta 2000 ont eu un 10 X43 en 1977 très peu de temps avec une CG 11CV, puis le 10X41 à partir de juillet 1977 (millesime 78) comme moi CG 10 CV, enfin dans les années 80 un pont plus long (CG 8CV)pour avoir une conso normalisée avenante beaucoup d'auto ont eu des ponts plus longs ou une 5ème longue ceci également pour economiser l'essence et gagner en CV fiscaux.
Je pourrai en profiter pour monter un pont court, mais celui-ci me va bien il est polyvalent, pas bruyant sur autoroute  assez nerveux en montagne. Le moteur est sensé également être un peu plus puissant et coupleux de plus avec la légère préparation (pistons plus bombés, AAC retaillés, culasse légérement rectifiée et carbus aux réglages spéciaux ZP power), il devrait donc s'accorder avec mon pont 10X41.
Le couple est propre.


C'est facile de bricoler une boîte de vitesse sans les pignons dedans lol!


Voici les sorties de boîte ou se fixent les disques "inboard" et  ensuite les cardans. Les joints spi seront changés et les roulements contrôlés. Les fuites de ces spi sont fréquentes ce qui  provoquent une ignoble crasse et enduisent les disques d'huile, super programme non ?


La fourchette n'a pas d'usure, seul le clips de maintient est cassé mais pas utile à son fonctionnement c'est juste moins pratique au remontage.


C'est déjà propre, mais la perceuse ne sert qu'à entrainer le volant d'embrayage, pendant ce temps avec du papier de verre 120 puis 240 puis 500 je rectifie la surface du disque. Il présentait des traces, j'en enlève le maximum mais je ne veux pas aller trop loin non plus et risquer un voile avec ma méthode peu orthodoxe.



Voila c'était bien plus moche avant.

Le carter ar est different que ceux des 75 et gtv, j'en ai un comme ça chez moi je me demandais d'ou ça sortais cette boite
Il a l'air plus rigide
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 9 Sep 2015 - 17:41

OUi il est spécifique au moins à cause des deux emplacement de capteurs type marche arrière, un pour la.....marche arrière l'autre pour mettre en route le ventilateur d'habitacle quand on est au point mort.
On pourrait imaginer un voyant vert neutral pour la course indiquant qu'on est bien au point mort par exemple.... COmme une moto

_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
beep7t



Messages : 445
Date d'inscription : 07/02/2013

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Jeu 10 Sep 2015 - 8:14

Gatouille a écrit:

Si vous avez des problèmes de "couple" appelez moi

Je cherchais précisément un sexpert!

Est-ce que ça marche comme pour la lessive?

Car moi j'échange volontiers ma femme de plus de 40 ans contre deux de 20...
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Jeu 10 Sep 2015 - 15:47

Hier soir, rangements du bazar accumulé, afin d'attaquer le remontage de boîte train arrière dans de bonnes conditions dans quelques jours.
Le récepteur d'embrayage avait été changé pour un neuf en 2007, je l'ai démonté pour le nettoyer et le contrôler.
Il est comme neuf, hormis quelques traces noires sur le cylindre, un peu d'huile moteur et de paille de fer ont permis d'éliminer ces traces.
Le remontage est effectué avec un graissage abondant (graisse spéciale Lookheed)

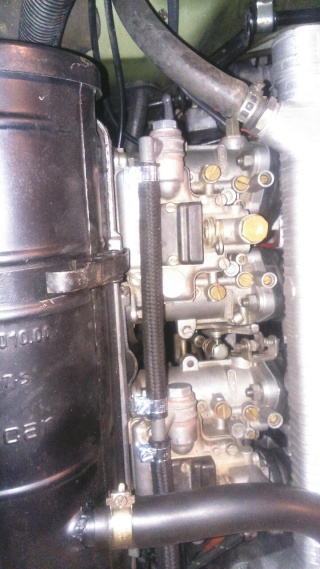

J'ai vérifié ma durite aviation qui n'était pas bouchée du tout, mais un rinçage plus soufflette ne fait pas de mal.
Pas de photo.

_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
x@v

avatar

Messages : 634
Date d'inscription : 30/12/2012
Age : 36
Localisation : Picardia Independanza

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Jeu 10 Sep 2015 - 21:41

Y a bien des pros qui devraient s'inspirés d'amateur comme toi Bien joué

_________________
-C'est d'origine les pièces en alu, et les .... ?
-Oui , c'est d'origine . D'origine compétition !
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 8:08

Merci c'est gentil, bounce

mais j'ai un avantage sur les pro, c'est le temps, car un pro est pressé par le temps, il est difficile de facturer un tel travail à un client la plupart du temps, sauf cas rare du client exigeant ayant le budget et la compréhension du travail nécessaire pour des résultats.

_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 16:18

Le démontage de la boîte montre 2 choses, une oxydation des synchros qui sont verts de gris, quelques points de rouille sur les pignons, la voiture est restée longtemps sans tourner et l'humidité présente dans la boîte a fait son oeuvre, de plus je n'ai pas fait de rinçage comme pour le moteur, j'ai juste vidangé, c'est une erreur, je vous conseille un rinçage pour les autos immobilisées ou très anciennes, après 500 km par exemple. De plus  je n'ai pas vidangé en 50 000 km, autre erreur l'huile était très noire, je vidangerai tous les 20000KM à présent.
Malgré tout çà, la boîte ne présente aucun signe d'usure, les crabots,baladeurs, synchros.... Sont comme neufs !
Il était toutefois nécessaire de l'ouvrir pour nettoyer les traces d'oxydation, et pour les pignons rouillés vous allez voir qu'on les change pour du light.
Je ne fais pas trop le malin pour démonter çà lol!


Voici le train fixe, c'est l'arbre de boîte coté moteur, les pignons sont solidaires avec leur axe tout le temps.
On voit les pignons de 1 à 4,ceux de 5ème et marche arrière sont déposés vous verrez pourquoi.


Le pignon de 5ème et la marche arrière à taille droite


Voici l'arbre coté pont, les pignons ne sont solidaires de l'arbre que si vous enclenchez les baladeurs crabots synchros de la vitesse voulue. On voit les traces bleues vertes d'oxydation des synchros.




L'oxydation des pignons,


Bonne pioche ! Ma 5 ème est montée sur cage à aiguilles d'origine, les autres rapports sont sur bagues bronze, il y a des montages avec la 5éme sur bague bronze. J'ai du pot ! Le garage auto passion propose uen conversion de tous les rapports en cages à aiguille pour les autos de course par exemple, je vais rester sur un montage standard.

Le baladeur c'est c'est grande bague avec des dents à l'intérieur, qui est actionné par la fourchette, elle même actionnée par la trnglerie et commande de boîte.
Les dents vont se verrouiller sur le crabot du pignon qui possède des dents identiques.

Les synchros servent à ......synchroniser (non sans blague lol! ) les vitesses de l'arbre et du pignon à enclencher, ce qui rend le passage des vitesses plus facile.
Nous les verrons plus tard.
Voici les pignons d'origine encore équipés de leur crabotage synchros, et on voit les pignons allégés qui "piaffent" d'impatience, "on veut monter dans l'Alfetta de Gatouille!!!" semblent-ils crier..... lol!


On voit toute la série, de droite à gauche, le pignon de 1ére , ensuite 2,3, le pignon mené de marche arrière et l'ensemble 5ème marche arrière.
Ceux qui suivent diront et la 4éme ? Le pignon est trop petit pour pouvoir l'usiner et gagner du poids, il reste donc tel quel.



Avant /après on voit mieux la différence sans les ensembles crabot synchros

L'ensemble 5éme MA

Pour quoi monter des pignons plus léger sur une auto de route ? C'est pour diminuer l'inertie de l'ensemble, ce qui améliore le passage des vitesses et aussi la fiabilité car moins d'inertie = moins de heurts pour la mécanique. Pour repère ces pignons sont également montés sur une Alfetta GTV à moteur 6 cylindres 24S dédiée à la piste developpant 285 cv. Ceux qui l'ont vu, auront remarqué qu'elle menée tambour battant, çà ne flane, bravo Yannick !
 J'ai donc de la marge au niveau fiabilité Avec mes 130 CV donnés par la fiche contructeur  lol!


L'arbre se sent seul.

L'ensemble de synchro




Tiens si nous mesurions le gain en poids, vous me connaissez j'aime sortir la balance lol!
Pignon de première OEM  924 grammes

Première allégée 624 grammes, 300 grammes tout rond de gagner !



Pignon de deuxiéme OEM encore équipé de l'ensemble crabot/synchros 1050 grammes

En version allégée la 2 fait 876 grammes , 184 grammes de gagnés en fait on gange plus car j'ai  un pignon étroit OEM et l'allégé est un large, comme je l'avais déjà monté j'ai mis un autre pour la photo.



Pignon de 3 ème OEM 576  grammes

L'allégé fait 376 grammes soient 200 grammes de gagnés !



L'ensemble 5ème/MA OEM 738 grammes

Allégé 542 grammes soient 196 grammes gagnés !


Pignon de 3éme OEM 636 grammes

allégé 508 grammes soient 128 grammes gagnés !


En tout 1008 grammes de gagnés. sur des pièces en mouvement c'est énorme !
A suivre je remonte demain enfin j'éspère  lol!

_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
x@v

avatar

Messages : 634
Date d'inscription : 30/12/2012
Age : 36
Localisation : Picardia Independanza

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 19:09

Tu as fait le perçage toi même ?

_________________
-C'est d'origine les pièces en alu, et les .... ?
-Oui , c'est d'origine . D'origine compétition !
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 20:24

Non c'est fait par Auto Passion
http://autopassion63.e-monsite.com/pages/optimisation/preparation-boite-alfa-romeo-pignonnerie-allegee.html

Cela demande un savoir faire pour ne pas abimer le traitement des dents et tout un bazar...

_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
j-f
Admin
avatar

Messages : 3599
Date d'inscription : 14/05/2012
Age : 36
Localisation : Limours 91

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 20:32

Et puis accroche toi pour attaquer la cémentation avec des outils standards...
A+

_________________
Directeur sportif du Vilain Power Racing Team
Revenir en haut Aller en bas
hexen

avatar

Messages : 1718
Date d'inscription : 15/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 20:58

J'avais fait faire la 2 et la 3 à mon usineur, il a du commandé un outil spécial pour attaque le pinion, il m'a dit que c'était vraiment très dur.

_________________

75 v6 24/75 1.8 carbu
Revenir en haut Aller en bas
x@v

avatar

Messages : 634
Date d'inscription : 30/12/2012
Age : 36
Localisation : Picardia Independanza

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 21:10

Je connais une astuce pour attaquer la cémentation.
Une amorce de perçage au foret de maçounnnnnerrrriiiiie avec tête carbure ou diamant.
Un célèbre préparateur de BV pour VW fait ainsi.

_________________
-C'est d'origine les pièces en alu, et les .... ?
-Oui , c'est d'origine . D'origine compétition !
Revenir en haut Aller en bas
beep7t



Messages : 445
Date d'inscription : 07/02/2013

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 21:33

Juste excellent!!!
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Ven 11 Sep 2015 - 21:38

Merci, je précise que j'ai participé au démontage et la transformation mais avec le spécialiste en soutien.
C'est épatant le fonctionnement d'une boîte de vitesse...

_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
beep7t



Messages : 445
Date d'inscription : 07/02/2013

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Sam 12 Sep 2015 - 12:38

Faut que tu fasses pareil sur la Z!
Revenir en haut Aller en bas
seb.v

avatar

Messages : 361
Date d'inscription : 02/07/2012
Age : 29
Localisation : marseille

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Sam 12 Sep 2015 - 13:22

Pas mal cette astuce. Un seul trou suffit ou il en faut plusieurs???

_________________
Chi va piano va sano, e chi va sano va lontano.
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Sam 12 Sep 2015 - 18:28

Remontage de la boîte de vitesse, et nous avons enlevé les roulements joint de sorties de boîte, je change tous les roulements sont commandés.




Voila elle a meilleure mine !


Il est temps de monter l'ensemble carter d'embrayage !


Il faut faire attention au positionnement de la fourchette avec la butée, sur son pivot et avec le recepteur, le cache poussière (pièce neuve d'origine ALfa s'il vous plait!) n'aide pas à la manoeuvre...




Allez j'avoue une erreur, une fois toute remontée, je me suis souvenu n'avoir pas arrêté les écrous d'arbre en les matant, oups redémontage, nettoyage du joint et tout çà..... lol!

Je dois commander un soufflet neuf de commande de boîte, sinon çà avance bien !

_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
Air-One

avatar

Messages : 783
Date d'inscription : 18/10/2013
Age : 39
Localisation : Seine-Saint-Denis

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 16 Sep 2015 - 8:22

Gatouille a écrit:
Allez j'avoue une erreur, une fois toute remontée, je me suis souvenu n'avoir pas arrêté les écrous d'arbre en les matant, oups redémontage, nettoyage du joint et tout çà..... lol!

Je pars 1 semaine en vacances et que vois-je en revenant ? L'alfetta a méchamment avancé !!! Cool

Bon ce redémontage t'a permis de peaufiner les photos au moins, non ? lol!

_________________
Parc perso : Solex 5000 orange de 1974, Renault 12 TN 54cv de 1975, Ford orion 1.6D GL 54cv de 1984, BMW E30 318is 136cv de 1990 (une noire, une blanche et plus la bleue !), Peugeot 106 xsi 95cv de 1993, Fiat Seicento S 34cv de 1998 (à Mme !)
 pig
Sorties pistes depuis le début (2008, toujours en 318is !) : Clastres (1), Dreux (9), La Ferté Gaucher (9), Les Ecuyers (6), Val de Vienne (1), Dijon (2), Lurcy-Levis (4)
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 16 Sep 2015 - 8:38

Les photos la vidéo, çà me saoule vite, il n'y aura pas de miracle, j'en ai peur....

J'attends le dedion peint pour le rééquiper (roulements neufs, moyeux, rotules superflex...) et ensuite je remonte ce bazar, j'en ai marre et la banque aussi....

Hier l'antenne électrique a laché lol! je n'aurai jamais roulé avec, je l'ai modifiée en mode manuel, c'était de la récupération, la prochaine je mets du neuf et LA marque qui va bien... J'ai oublié le nom d'ailleurs.


_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 16 Sep 2015 - 8:41

HIRSCHMANN la marque çà me revient....

_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
Walt

avatar

Messages : 1061
Date d'inscription : 31/07/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 16 Sep 2015 - 10:04

Gatouille a écrit:
HIRSCHMANN   la marque çà me revient....

ça ne m'étonne pas, Hirsch voulant dire en allemand => cerf

Bref, avec des antennes pareilles rendeer c'est faciles à bien capter lol!

D'ici à ce qu'on confonde le son du bialbero au brâme du cerf Shocked

https://www.youtube.com/watch?v=dfLMfCLewrs

_________________
Pourvu que ça glisse à Dijon Prenois (3), Magny-Cours F1 (1), Chambley (4), Montlhéry (2), Nürburgring (2), Colmar-Berg (2), Flaine (2) .

Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 16 Sep 2015 - 10:47

lol!


_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
Gatouille



Messages : 2320
Date d'inscription : 25/05/2012

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 16 Sep 2015 - 14:17

Les durites d'essence neuves de diamètre intérieur 7,5 mm qui vont parfaitement (prises chez Scuderia116), et des colliers de chez le quincailler du coin, avec une "bague" dessous le système de serrage afin de ne pas blesser les durites.





Celle qui est reliée à l'arrivée du réservoir n'est pas encore branchée, ce qui me permettra de faire tourner le moteur à vide un petit moment sans le noyer. Cela permettra de bien faire monter l'huile partout.

La boîte sur son chariot à roulettes, attends son montage, je la monte provisoirement, je la redescendrais un peu juste pour mettre les renforts de silentbloc arrière en nylon.

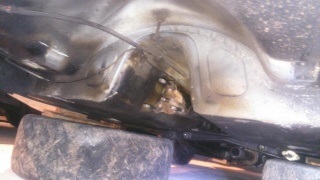

Elle va ici !



On voit l'arbre de transmission. qui attend avec patience son flector et le raccordement à la boîte, ce ne sera pas de suite, car je dois monter le pont dedion avant (j'attends sa peinture)





_________________
Une BMW pour la piste et une Alfa pour la route, pardon Laughing
Revenir en haut Aller en bas
beep7t



Messages : 445
Date d'inscription : 07/02/2013

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 16 Sep 2015 - 14:26

Quand elle va être finie, tu vas drôlement t'ennuyer...

Si tu veux, je t'amène la mienne pour t'occuper! Tu vas te régaler, il y a beaucoup plus à faire que sur ton Alfetta!
Revenir en haut Aller en bas
j-f
Admin
avatar

Messages : 3599
Date d'inscription : 14/05/2012
Age : 36
Localisation : Limours 91

MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79   Mer 16 Sep 2015 - 14:51

Les renforts arrivent, juste le temps de passer à la poste Embarassed

Beau travail, ça a de la gueule !

_________________
Directeur sportif du Vilain Power Racing Team
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Révision en profondeur de mon Alfetta 2000 '79

Revenir en haut Aller en bas

Révision en profondeur de mon Alfetta 2000 '79
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 6 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
 Sujets similaires
-
» Révision en profondeur de mon Alfetta 2000 '79
» Alfetta 2000 de 1979
» Alfetta 2000 GTV "verde"
» piéces alfetta 2000 de 79
» Alfa Alfetta 2000 sans papier ni moteur

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Alfa Romeo Sport Club - Youngtimer :: Présentation :: Vos autres jouets-
Sauter vers:
