Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeMer 8 Fév 2017 - 11:32

Merci de rectifier en le rédigeant j'avais comme l'ombre d'un doute.......
Revenir en haut Aller en bas
Air-One

Air-One


Messages : 783
Date d'inscription : 18/10/2013
Age : 46
Localisation : Seine-Saint-Denis

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeMer 8 Fév 2017 - 11:34

Tu es pardonné, ce sont 2 films cultissimes ... Cool
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeJeu 9 Fév 2017 - 17:55

Merci, écoutez, je n'aime pas dire du mal des gens mais effectivement, elle est très gentille...

Bon il faut bricoler le soir, Presque 6 heures pour faire quoi ? pas grand chose.
D'abord ranger et trier toutes les pièces démontées ou à monter (extincteur...)

Ensuite j'ai repeint là ou on avait soudé des goujons pour fixer le bac à batterie, j'ai fait un système semi rigide pour fixer le bac et l'extincteur, une rondelle métal, une rondelle caoutchouc, le bac ou l'extincteur une rondelle caoutchouc une rondelle métal un écrou nylstop.

J'ai positionné l'extincteur pour que le déclencheur ne touche pas la carrosserie, j'ai fait un système anti torpille que réclame la FFSA, qui évite que l'extincteur ne puisse glisser dans ses deux colliers de fixation.
On aperçoit aussi le tuyau qui part vers l'avant pour le produit d'extinction du feu.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1915

Les attaches de faisceau électrique étaient protégées par du scotch pour ne pas être peintes en noir, du coup il faut enlever le scotch qui n'est pas toujours d'accord, et il y a beaucoup d'attaches !

Z3 tu M ? (repères page 20) - Page 5 Dsc_1918

Z3 tu M ? (repères page 20) - Page 5 Dsc_1919

J'ai pu attacher le faisceau coté droit qui alimente les feux arrière, le capteur de pont, les deux capteurs ABS....
Z3 tu M ? (repères page 20) - Page 5 Dsc_1920

J'ai commencé à tirer le tuyau de l'extincteur, il faut que je le redresse mais aussi épouser la forme du tunnel de boîte, on verra plus tard, je me suis surtout occupé du départ vers l'extincteur pour le moment, j'utilise des attaches autocollantes Wurth qui permettent de passer un petit collier et de fixer le tuyau.
Le tuyau s'emboîte simplement avec un joint torique, il n'y a pas de retenue genre olive ou collet battu il est donc important de ien briser les tuyaux.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1917
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeVen 10 Fév 2017 - 15:44

Un copain garagiste m'a prété sa pince à inserts filetés, très paratiques, pour fixer sur la tôle quand on ne peut pas passer d'écrou derrière.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1921

Tout est rangé par famille dans des boîtes, lors de gros démontages comme cela, il vaut mieux s'organiser un minimum, sinon on galère. Déjà que là parfois je cherche ceci ou cela en fulminant lol!
Z3 tu M ? (repères page 20) - Page 5 Dsc_1922

Z3 tu M ? (repères page 20) - Page 5 Dsc_1926
Un peu de travail hier soir 5 heures environ toujours pour faire peu de choses spectaculaires!
Les attaches permettent de fixer le tuyau d'extincteur, le câble + de batterie et les gaines de commandes de l'extincteur (intérieure et extérieure)
Pourquoi les passer au milieu entre le passager et le pilote ? Alors qu'il il y a déjà des attaches coté droit entre le passager et les longerons ?
Parce que c'est obligatoire, il ne faut pas que les tuyaux d'extincteur ou des câbles de batterie puissent être  pincer entre l'arceau et la coque (normes FFSA)
Z3 tu M ? (repères page 20) - Page 5 Dsc_1924

C'est un peu le fouillis mais je ne peux pas fixer les buses pilote et passager pour le moment, il faut que je tire l'électricité auparavant.
2 buses partent aussi dans le compartiment moteur. En fait le système de connexion des buses ou T du circuit extincteur est auto serti, quand on l'emboîte il ne faut pas se tromper. Cela m'est arrivé une fois mais j'ai pu récupérer le tuyau et la buse pour ailleurs !
Z3 tu M ? (repères page 20) - Page 5 Dsc_1923

De quoi fixer solidement la batterie.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1925
Le fait de passer le câble + par le centre permet de le raccourcir et ganger 571 grammes !
Z3 tu M ? (repères page 20) - Page 5 Dsc_1927
Le câble + qui part dans le bac à batterie, on voit le premier câble de commande d'extincteur le second sera installé quelques minutes après.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1928
Coté masse, je ne pouvais plus utiliser la fixation sur la coque OEM car j'ai déplacé le bac à batterie, heureusement il y a une connexion de masse faisceau électrique pas loin que j'utilise sans vergogne afin de limiter la longueur de câble c'est mieux électriquement parlant et pour le poids !
Z3 tu M ? (repères page 20) - Page 5 Dsc_1929
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeDim 12 Fév 2017 - 19:51

Montage du crochet arrière de remorquage, pose de bouchons pour obturer les trous inutilisés. Avant il y avait un sale bout de scotch...
Montage des feux arrière qui sont branchés.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1939

Z3 tu M ? (repères page 20) - Page 5 Dsc_1940

Z3 tu M ? (repères page 20) - Page 5 Dsc_1941

Le boîter électronique est situé dans le compartiment moteur d'origine, mais un malotru m'a mis plein de tubes partout, du coup plus de place !
Il a trouvé une place sous le tableau de bord devant le passager, le couvercle amovible est accessible., j'ai protégé le passage des fils et câbles qui passent dans le tablier moteur.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1946

Z3 tu M ? (repères page 20) - Page 5 Dsc_1944

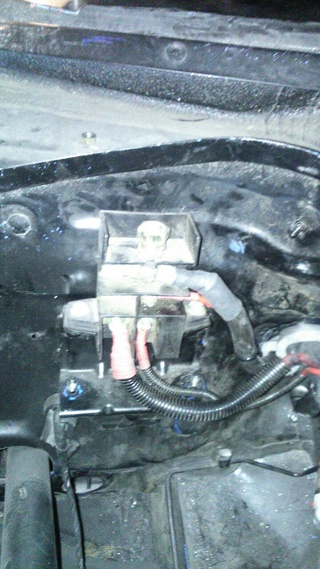

En parlant du tablier du compartiment moteur les bornes + sont branchées.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1952


Les buses sont en place mais çà ne me plait pas il faudra refaire un montage qui ne dépasse pas.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1947
La jauge et la pompe à essence sont branchés
Z3 tu M ? (repères page 20) - Page 5 Dsc_1948
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeVen 17 Fév 2017 - 15:46

J'ai modifié le circuit des deux buses d'extincteur pour le pilote et le passager, les tuyaux ne dépassent plus, cela évite un risque d'écrasement.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1911

Une ébauche d'aileron faire par un copain qui travaille dans la fibre.

Le profil et les proportion me vont bien, je m'y pencherait plus tard en faisant des supports en carton puis en contreplaqué pour voir ce que çà donne. Cela fera un modèle pour faire les supports en métal.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1912

Z3 tu M ? (repères page 20) - Page 5 Dsc_1913


J'ai présenté le tableau de bord afin de l'adapter à la présence des tubes d'arceau, le précédent épousait la forme du tableau de bord, ce qui évitait la découpe.
Des fentes permettent de le glisser dans les tubes et limiter la découpe nécéssaire.
Les deux demi tableau de bord sont également adapté, celui avec l'emplacement airbag et celui de l'ensemble conmpteurs jauge...
Z3 tu M ? (repères page 20) - Page 5 Dsc_1915

Z3 tu M ? (repères page 20) - Page 5 Dsc_1917

Z3 tu M ? (repères page 20) - Page 5 Dsc_1916

Z3 tu M ? (repères page 20) - Page 5 Dsc_1918

Mon ventilateur anti buée dispose d'une résistance chauffante, par chane il entre parfaitement dans les trous de ventilation du tableau de bord !
Z3 tu M ? (repères page 20) - Page 5 Dsc_1830
Il lui faudra une bonne alimentation avec un relais, les fils sont gros çà doit tirer... Je l'ai testé, çà chauffe bien !
Z3 tu M ? (repères page 20) - Page 5 Dsc_1919
J'ai fait une erreur, j'ai viré le circuit de contact pédale de frein qui allume les stop, il va falloir le refaire...
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeMer 22 Fév 2017 - 21:29

Changement du silentbloc de pont, il a fallu pas mal de précautions pour ne pas casser "l'oreille" du carter spécifique Z3M.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1920
Revenir en haut Aller en bas
Air-One

Air-One


Messages : 783
Date d'inscription : 18/10/2013
Age : 46
Localisation : Seine-Saint-Denis

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeVen 24 Fév 2017 - 14:01

C'est clair, on dirait qu'il y a pas beaucoup de matière autour du silent-bloc ... et vu la forme de l'ancien silentbloc, il en a vu de toutes les couleurs au démontage !!!
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeVen 24 Fév 2017 - 15:14

Oui j'ai préféré bien le découper et le décoller pour qu'il coulisse librement sans trop de contrainte sur le carter.
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeSam 25 Fév 2017 - 11:26

Difficile de resister à l'envie de publier des photos d'une réplique de formule 2 à moteur V6 Dino; il lui manque un réservoir d'essence et un radiateur en cours de fabrication pour tourner plus longtemps que quelques secondes. On peut saluer le travail du boss du garage Auto Passion assisté des membres du club qui travaillent dessus depuis des mois le samedi matin. Bravo, "çà vend du rêve" !

Z3 tu M ? (repères page 20) - Page 5 Dsc_1921

Z3 tu M ? (repères page 20) - Page 5 Dsc_1922

Revenons à du "classique" un banal coupé Z3M...

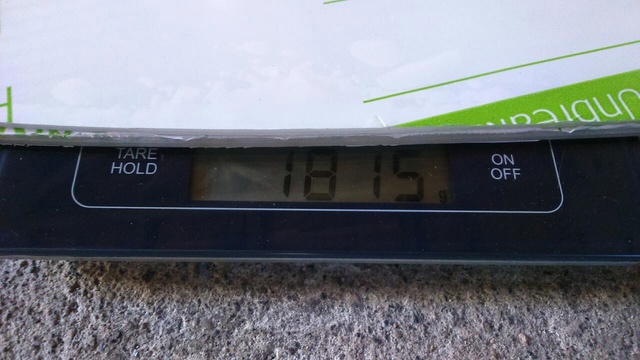

Vitres en LEXAN pour l'arrière, 2 vitres latérales et de hayon, les origines sont ou seront vendues, une va partir en croatie pour aider à remonter un coupé accidenté. Ce qui permet de couvrir les frais engagés. Gain en poids pour les deux vitres arrière latérales 1,8 kilo grammes contre 4,8 kilos en verre, pour la vitre de hayon 1,6 kilo contre 4 kilos en verre soient 5,4 kilos de gagnés.
Le LEXAN est de qualité supérieure anti rayure et tout çà.....
Z3 tu M ? (repères page 20) - Page 5 Dsc_1924

Z3 tu M ? (repères page 20) - Page 5 Dsc_1923

Z3 tu M ? (repères page 20) - Page 5 Dsc_1925
Revenir en haut Aller en bas
Did81

Did81


Messages : 291
Date d'inscription : 16/12/2014
Age : 40
Localisation : tarn (81)

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeSam 25 Fév 2017 - 13:41

Salut Gatouille si c'est pas indiscret tu as a acheter ton Marguard ou et a quel prix stp ?
Merci
Revenir en haut Aller en bas
http://www.retropiecesauto.fr
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeDim 26 Fév 2017 - 12:11

Je n'en sais rien c'est par un réseau local de rallymen, j'ai donné mes vitres OEM et on m'a donné çà tout fait tout découpé.
200 les 3 vitres sur mesure.
Je fais faire des autocollants sur mesure par le même réseau pour imiter les vitres OEM
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeDim 26 Fév 2017 - 22:27

Aujourd'hui, peinture du pont en noir, remontage du carter de pont,  et montage de l'ensemble sur l'auto...

Juste pour savoir, j'ai pesé le pont, on peut dire 37 kilos avec l'huile et la visserie.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1929

L'intérieur du pont, un couple 4,67, en fait c'était marqué dessus, je l'ai découvert en nettoyant le carter pont principal (avant peinture) au diluant carrossier.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1926

Un peu de peinture.
Z3 tu M ? (repères page 20) - Page 5 Dsc_1928

Un carter pont de M3 E36 3litres, une fixation est cassée, mais l'autre pourrait être découpée pour en faire une supplémentaire pour mon Z
J'ai regardé "çà farte" lol!
Z3 tu M ? (repères page 20) - Page 5 Dsc_1933

Le carter remonté

Z3 tu M ? (repères page 20) - Page 5 Dsc_1931

Pour remonter le pont sur l'auto, comment dire ? Je me suis fait suer, quelque chose de rare, sans vérin de fosse, mais surtout le silentbloc Powerflex faisant forcer le pont vers l'arrière, impossible de monter les 4 vis de fixation du pont sur la traverse
Et il y en 2 vraiment pas accessibles....
Cela m'a permis de découvrir un point commun entre les ingénieurs BMW et les fabricants de Powerflex, leur mères auraient les mêmes activités lucratives nocturnes ! lol!  lol!  lol!

Z3 tu M ? (repères page 20) - Page 5 Dsc_1932

4H30 plus tard enfin je l'ai remonté, mais quelle galère. Il a fallu jouer du serre joint (en faisant attention de pas en prendre un dans la bouche) puis de la sangle à cliquet, des leviers des jurons..
Z3 tu M ? (repères page 20) - Page 5 Dsc_1927

Z3 tu M ? (repères page 20) - Page 5 Dsc_1930

Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeLun 27 Fév 2017 - 21:03

Un peu de bricolage, j'ai remonté le bloc compteur, la barre anti roulis arrière.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1938

Z3 tu M ? (repères page 20) - Page 5 Dsc_1939

J'ai déjà une sangle FIA à l'arrière, pour l'avant c'est facile, j'ai rogné un peu le support de barre anti encastrement afin de pouvoir y glisser la fixation de la sangle, ensuite une fente permet de passer la sangle.
Un pare-brise "provisoire" va protéger mon tableau de bord de la pluie éventuelle pendant le transport.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1942

Z3 tu M ? (repères page 20) - Page 5 Dsc_1940

Z3 tu M ? (repères page 20) - Page 5 Dsc_1941


Mais le plus beau, j'ai démarré l'auto en admission directe cornets, juste pour tester, çà tourne bien, pas longtemps car pas d'eau.
Bon je n'ai plus de code/phares mais les veilleuses sont ok, j'ai les warning mais pas les clignotants, tout fonctionnait après l'allègement du faisceau, il doit y avoir une erreur quelque part.

L'auto reprends une forme plus normale, le moteur tourne, c'est encourageant, malgré les inévitables petits contretemps.






Revenir en haut Aller en bas
Morgan47

Morgan47


Messages : 152
Date d'inscription : 23/04/2016

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeLun 27 Fév 2017 - 23:03

Allez gatouille encore quelques week-end et c'est fini une auto prête pour la saison 2017
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeMar 28 Fév 2017 - 6:30

merci ! qq week-end et pas mal de soirées lol!
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeMar 28 Fév 2017 - 10:32

J'avais oublié de vous parler de mon pare-choc avant, un trou oblong qui demande encore quelques finitions, il permet de passer la sangle FIA, 2 fixations de carénage moto, c'est fonctionnel et discret.
J'ai pris en 19 mm pour laisser de la place en épaisseur (épaisseur du pare-choc, jeux divers. Un premier essai avec une vis de 15 mm n'ayant pas été concluant. C'est 17 euros les 4 sur ebay.

Z3 tu M ? (repères page 20) - Page 5 _5710

Z3 tu M ? (repères page 20) - Page 5 Dsc_1944

Z3 tu M ? (repères page 20) - Page 5 Dsc_1943

Z3 tu M ? (repères page 20) - Page 5 Dsc_1945
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeMar 28 Fév 2017 - 21:21

Une admission de récupération qui était montée sur un Z3M cabriolet, on verra bien, ma boîte à air OEM n'est pas en super état, fissurée réparée, donc ce sera toujours çà de réglé.
L'arrivée juste derrière le phare c'est bien avec mon phare prise d'air.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1946

Z3 tu M ? (repères page 20) - Page 5 Dsc_1947

C'est la panique, plus de feux de route ni de croisement, pas de clignotants, pourquoi ?? Sans doute un mauvais coup de ceux qui ont m'ont fait l'arceau Suspect  Suspect  Suspect
Pas de feu stop, vous savez les fils virés par mégarde lol!

L'auto est amenée chez mon garagiste BMW vite fait, il ausculte, pendant ce temps je comprends pourquoi  il n'y pas de phares ni de clignotants bounce bounce bounce

Je suis un crétin, il faut mettre le contact lol!  Je ne mettais que le coupe circuit sur on mais il faut aussi basculer l'interrupteur qui remplace la clé de contact !!

Reste les feux stop, le dit garagiste se moque un peu de moi, car il trouve en cherchant bien la cosse que je pensais avoir viré.

Donc tout marche sans besoin d'intervenir, j'ai juste eu  l'air idiot...
Z3 tu M ? (repères page 20) - Page 5 Dsc_1949

Z3 tu M ? (repères page 20) - Page 5 Dsc_1948

Z3 tu M ? (repères page 20) - Page 5 Dsc_1950

Pour oublier ma honte je remonte le radiateur d'eau puis celui d'huile.

Z3 tu M ? (repères page 20) - Page 5 Dsc_1951

Z3 tu M ? (repères page 20) - Page 5 Dsc_1952

Ensuite je m'occupe de passer les fils du faisceau éclairage le plus proprement possible, un fil est trop court, je le rallonge, et voilà !

Z3 tu M ? (repères page 20) - Page 5 Dsc_1953

Z3 tu M ? (repères page 20) - Page 5 Dsc_2011

Pas mécontent de refermer la boîte de Pandore (fusibles relais) !
Z3 tu M ? (repères page 20) - Page 5 Dsc_2010

Adaptation des fixations du bocal,  pour pouvoir conserver la durite qui le relie au bloc moteur. Je n'ai pas le droit de souder sur le tube d'arceau, donc un petit collier et hop....
Z3 tu M ? (repères page 20) - Page 5 Dsc_2014

Z3 tu M ? (repères page 20) - Page 5 Dsc_2012

Z3 tu M ? (repères page 20) - Page 5 Dsc_2013

Il y a encore beaucoup de boîtes sur la table derrière mon Z, ce qui veut dire beaucoup de travail encore...

Je vais recevoir les 3 durites silicones de chez FLEXEO la semaine prochaine. 2 de radiateur d'eau et une pour boucler le circuit de chauffage qui a été supprimé.

Le site du fabricant, en plus de son catalogue il peut vous faire du sur mesure, pour une auto rare par exemple.
http://motorstore.fr/

Je suis bien content moi avec tout çà bounce
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeMer 1 Mar 2017 - 21:58

Fabrication sur mesure des fixations entre le capot et le pare-choc, ce que j'avais fait auparavant n'était pas pratique ni fiable, se décrochait en roulant parfois, mais ne voulait pas s'ouvrir quand on le voulait lol!

Alors du plat aluminium de 30x3 mm, des fixations rallie de récupération, une machine plieuse sophistiquée (un étau, un maillet et une clef à molette!)
Voila c'est mieux !
Z3 tu M ? (repères page 20) - Page 5 Dsc_2016

Z3 tu M ? (repères page 20) - Page 5 Dsc_2019

Z3 tu M ? (repères page 20) - Page 5 Dsc_2018

Z3 tu M ? (repères page 20) - Page 5 Dsc_2017

Z3 tu M ? (repères page 20) - Page 5 Dsc_2015

2 heures pour çà lol!

Mais je peux ouvrir facilement le capot, et le pare-choc est bien fixé !
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeJeu 2 Mar 2017 - 20:54

Nettoyage des passages de roue arrière au diluant de carrossier, grattage puis peinture noire comme à l'avant, c'était rouge....

Z3 tu M ? (repères page 20) - Page 5 Dsc_2020

Montage des amortisseurs et de leurs coupelles renforcées.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2022

Mes pneus pour la saison lol!  6 à jeter 6 à monter.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2021

Ensuite pour mes vitres de grand proxénète (euh Macrolon lol! ) j'ai vu un pro de la publicité adhésive qui fait du rally en M3 E36 pour la petite histoire.

Il a un fichier pour le Z3 coupé Shocked  qui indique les proportions de l'auto les tailles et tout çà pour les vitres et pour tirer les autocollants à la machine
Z3 tu M ? (repères page 20) - Page 5 Dsc_2025

Parfois le fichier n'est pas vraiment fidèle, et c'est le cas pour les vitres arrière, on ne peut pas l'utiliser. Ce fichier est surtout bien pour faire des simulation de décoration au client.

Du coup on va le faire manuel, enfin on, c'est moi, je vais poser ce truc en suivant les parties noires de la vitre oem, il suffit de poser la vitre en plastique parfaitement dessus la vitre OEM et ensuite par transparence coller le fil à découper (pas le beurre) mais l'autocollant.
Ensuite nous collerons une feuille d'autocollant noir sur toute la vitre, le fil coupera et délimitera la partie noir du pourtour de la vitre.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2024

Quelques autocollants pour décorer les caisses à outils ou autres.....
Z3 tu M ? (repères page 20) - Page 5 Dsc_2023
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeVen 3 Mar 2017 - 21:31

Je devais rejoindre ma femme et mes enfant et des amis pour skier dans les Alpes, météo pourrie, on annule. Déçu car on allait bien se marrer mais le ski c'est comme le circuit, cela peut être génial, c'est cher et souvent pas à coté, et bien naze quand il fait mauvais temps!

Du coup cela me donne l'occasion de travailler 10 heures sur mon auto aujourd'hui !

D'abord je prépare la future découpe des bords noirs de mes vitres Macrolon.
Le fil est posé ! Le film à palette permet de ne pas rayer les vitres.
Pendant la pose...
Z3 tu M ? (repères page 20) - Page 5 Dsc_2026

Z3 tu M ? (repères page 20) - Page 5 Dsc_2029

Z3 tu M ? (repères page 20) - Page 5 Dsc_2028

Z3 tu M ? (repères page 20) - Page 5 Dsc_2027


Ensuite nettoyage au Belgom des silencieux inox. (avant/après)

Z3 tu M ? (repères page 20) - Page 5 Dsc_2030

Z3 tu M ? (repères page 20) - Page 5 Dsc_2031

J'ai ensuite refixé les cardans au pont, ensuite remonté les silencieux en les ajustant avec le pare-choc arrière, centrage hauteur, je ne peux pas monter plus à cause la BAR.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2033

Pour le pare-choc j'ai remplacé les 2 équerres OEM en acier pour de l'aluminium, j'ai également mis des fixations de carénage moto comme à l'avant, gain de poids 200 grammes.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2034

Z3 tu M ? (repères page 20) - Page 5 Dsc_2037

Z3 tu M ? (repères page 20) - Page 5 Dsc_2035

Z3 tu M ? (repères page 20) - Page 5 Dsc_2036

Mon pare-choc arrière ne sera pas encore démontable en quelques secondes, j'attends le montage d'ailes arrière en fibre pour faire un système comme à l'avant.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2041

Je ne sers pas les vis car le pare-choc se monte avec les ailes arrière, qui elles-même se montent avec le bas de caisse qui lui s'ajuste avec l'aile avant !
Du coup j'ai tout monté !
Z3 tu M ? (repères page 20) - Page 5 Dsc_2038

Ce n'est pas beau le rouge avec le orange  affraid

Z3 tu M ? (repères page 20) - Page 5 Dsc_2039

Le clignotants est cassé et se fixe plus sur l'aile avant du coup un peu de colle...
Pour changer l'ampoule il faudra tomber l'aile(30 secondes 3 vis) lol!

Z3 tu M ? (repères page 20) - Page 5 Dsc_2040

L'emplacement du bac à batterie OEM est bouché avec du carbone.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2044

Pendant que je suis avec la plaque de carbone je fais un système pour le crochet de remorquage comme les pares-chocs d'origine mais qui laisse passer la sangle, le montage est souple et se rabat sans tomber.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2043

Z3 tu M ? (repères page 20) - Page 5 Dsc_2045

L'emplacement de l'éclairage de plaque d'immatriculation est bouché aussi !

Z3 tu M ? (repères page 20) - Page 5 Dsc_2042

Z3 tu M ? (repères page 20) - Page 5 Dsc_2046


Voila j'ai bien travaillé quand même  ?

Z3 tu M ? (repères page 20) - Page 5 Dsc_2047
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeSam 4 Mar 2017 - 12:57

J'ai remonté les silencieux, ils étaient au réglage le plus bas, je les ai mis au plus haut, en jouant un peu partout.
Une petite plaque constructeur soudée sur le silencieux avec la référence Supersprint frôle la BAR, mais pas accessible, lors d'une prochaine dépose je la meulerai. Là j'ai ma dose lol!

Z3 tu M ? (repères page 20) - Page 5 Dsc_2048

Le capteur d'Alfano retourne à sa place avec un support "fusible" qui se tord si besoin et sauf cette mer....veille  hyper chère et digne des premiers jeux tennis sur ordinateur, sans rire pour le prix c'est basique comme possibilités. De plus si on casse le capteur ou le fil il faut en racheter un c'est très cher aussi, donc je vais soigner le passage du fil pour éviter l'arrachement.

Z3 tu M ? (repères page 20) - Page 5 26566410

Z3 tu M ? (repères page 20) - Page 5 Dsc_2050

En cours

Z3 tu M ? (repères page 20) - Page 5 Dsc_2051

Test pour la première fois de la batterie au gel de quad, çà démarre !
Fixée avec une sangle à cliquet, la borne + est protégée pour éviter les courts-circuits lors de manipulations.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2049

Des buses d'aération de WC feront des entrées d'air pour les freins et s'emboîtent bien avec mes boas GT2I, j'en avais 3 qui trainaient il m'en faudra une 4ème.
Je vais essayer de faire de jolies entrées d'air pour mes freins avec une plaque carbone fermant les emplacements d'origine du pare-chocs réservés à cet effet. Ensuite je fixerai ces buses.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2053
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeSam 4 Mar 2017 - 20:20

Fabrication d'entrée d'air pour les freins gabarit en carton puis le carbone, il n'est pas clipsé sur la dernière photo car je ne le ferai qu'au montage final pour ne pas fatiguer les clips du pare-choc.

Reste des finitions à faire...

Z3 tu M ? (repères page 20) - Page 5 Dsc_2055

Z3 tu M ? (repères page 20) - Page 5 Dsc_2056
Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeDim 5 Mar 2017 - 13:13

Fixation des entrées d'air pour les freins en utilisant 3 des 4 clip d'origine, le 4 ème a été découpé pour laisser de la place à la VMC de WC lol! et remplacé par un collier discret.
Une entrée d'air comme çà il y en a à 42 euros chez GT2I, fois 2 çà fait cher et ce n'est pas sur mesure, les miennes le sont en plus gratuites et sur mesure.......et très jolies flower
Z3 tu M ? (repères page 20) - Page 5 Dsc_2057


Z3 tu M ? (repères page 20) - Page 5 Dsc_2058

Z3 tu M ? (repères page 20) - Page 5 Dsc_2060


Des boas de 2 diamètres vont amener de l'air frais aux freins, Yannick m'a dit Magny Cours F1 il faut refroidir les freins, alors je m'éxécute, il a de l'expérience.

Z3 tu M ? (repères page 20) - Page 5 Dsc_2059

Z3 tu M ? (repères page 20) - Page 5 Dsc_2062


Mais pourquoi 2 diamètres, pour faire un emboîtement rapide afin de déposer le pare-choc !
Z3 tu M ? (repères page 20) - Page 5 Dsc_2063

Revenir en haut Aller en bas
Gatouille




Messages : 2632
Date d'inscription : 25/05/2012

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeDim 5 Mar 2017 - 18:40

J'ai remonté le hayon, en bloquant le levier de la fermeture centralisée qui avait tendance à se verrouiller toute seule, il fallait jouer de la clé et parfois rouler un peu pour débloquer.

J'ai également monté le becquet, et le 3ème stop fonctionne, alors qu'il n'a jamais marché depuis l'achat de l'auto (pas cablé)
On peut alléger le faisceau électrique mais penser à la sécurité !

Il faut régler le hayon pour qu'il ferme bien sans toucher les ailes, et j'ai régler les butée pour compenser l'absence de joint, que j'emmènerai quand même avec moi sur le circuit (en cas de phénomène fâcheux aérodynamique me renvoyant les gaz d'échappement dans l'habitacle je le remonterai)

Z3 tu M ? (repères page 20) - Page 5 Dsc_2065

Z3 tu M ? (repères page 20) - Page 5 Dsc_2064

Passage du fil de l'Alfano en protégeant par des passes-fils maison

Z3 tu M ? (repères page 20) - Page 5 Dsc_2066

Ensuite une bonne séance pour monter le baquet passager, mais il est bien en place, l'arceau ne gène pas en hauteur ou derrière ni sur le coté.
Z3 tu M ? (repères page 20) - Page 5 Dsc_2066

Z3 tu M ? (repères page 20) - Page 5 Dsc_2067

Z3 tu M ? (repères page 20) - Page 5 Dsc_2069

4 heures pour faire çà
Revenir en haut Aller en bas
Air-One

Air-One


Messages : 783
Date d'inscription : 18/10/2013
Age : 46
Localisation : Seine-Saint-Denis

Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitimeLun 6 Mar 2017 - 16:06

Encore du sacré boulot de fait ! cheers

Et je te confirme, y a pas que les mamans des ingé de chez BMW, il y a aussi au moins une génération de maman ... remonter un pont AR tout seul sans fosse, c'est juste une misère.
=> avec une fosse, je n'ai mis qu'1 heure sur la E30 (4 heures par terre sur la précédente)
Revenir en haut Aller en bas
Contenu sponsorisé





Z3 tu M ? (repères page 20) - Page 5 Empty
MessageSujet: Re: Z3 tu M ? (repères page 20)   Z3 tu M ? (repères page 20) - Page 5 Icon_minitime

Revenir en haut Aller en bas

Z3 tu M ? (repères page 20)
Revenir en haut
Page 5 sur 19Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 12 ... 19  Suivant
 Sujets similaires
-
» Z3 tu M ? (repères page 20)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Alfa Romeo Sport Club - Youngtimer :: Présentation :: Vos autres jouets-
Sauter vers:
