MessageSujet: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 2 Oct 2013 - 18:12

Salut tout le monde!!!!

Migration du forum alfa roméo affeta/75 et dérivées transaxales

Allez pour débuté un petit résumé de la présentation!bounce

Passionné d'automobile depuis le plus jeune âge, mon but était de posséder une alfa 75 EVOLUZIONE, voiture peu courante et de caractère!!!!

Chose faite pour mes 30 ans, après avoir loupé celle de jeff  Crying or Very sad                 Quel beau cadeau!!!!!

Une de sauver!!!bounce

Elle n'avait pas roulé depuis presque 4 ans, connue tous types de temps et de température, mais quand même démarrée de temps en temps heureusement!!!
Elle appartenait à un passionné propriétaire depuis 87... vendu avec regret!!! qu'il ne s'inquiéte pas elle sera bichonnée!!!

Sinon comme dab, elle n'échappe pas à la rouille des ailes arrières!!!! mais sinon le reste est très correcte!!!

Pour dire arrivée en lorraine sur plateau, elle passa le controle technique dans son jus sans aucun problème, même les freins sont encore bon!!!! résultat RAS

Je compte la refaire de a à z, démontage complet, traitement de la carrosserie... et peinture complète!!! bref une resto...!!!!

PS: pour raison professionnelle je ne réponderai peut être pas tout de suite!!!!!

QUELQUES PHOTOS:











Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 2 Oct 2013 - 18:54

Les travaux ont enfin avancé depuis 2-3 mois, Passage de l'évo en sportclub!

Démontage de l'habitacle, pose de l'arceau et pour commencer remise en état du bas de caisse côté droit!

Quelques photos pour suivre l'évolution:

Toujours les points critiques:



Découpe du bas de caisse, traitement contre la corrosion des parties restante et renfort du point de cric arrière:



Ajustement du nouveau bas de caisse avec aile arrière:
(un peu de pub: bas de caisse et bas d'aile arrière de chez victorparts)



Découpe du bas d'aile arrière:



Suppression de la doublure, aile arrière passage de roue:

facilite la mise en place de jantes de plus grande taille, et supprime le risque de formation de rouille future!



url=http://www.servimg.com/image_preview.php?i=39&u=16411286][/url]

Comparaison côté gauche origine, côté droit actuel:





Mise en place de la liaison montant de porte, aile, bas de caisse: (piéce faite maison)







Fermeture du passage de roue:



Au final: avant masticage futur!

Revenir en haut Aller en bas
didi
Admin
avatar

Messages : 1268
Date d'inscription : 15/05/2012
Age : 36
Localisation : 89 saint agnan

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 2 Oct 2013 - 20:03

salut,beau projet en perspective Wink tu peux nous en dire plus sur la prépa Very Happy Very Happy Very Happy

en tout cas l arceau Trop bon ...
a plus
didi

_________________
Didi Racing Service!!!!!!!

directeur adjoint chef mécano et pilote du vilain power racing team...

"le prix de l argent qu on paye"
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 2 Oct 2013 - 20:24

pour l'instant prépa du chassis:

allégement, powerflex, gros frein à voir, réservoir dans le coffre..., tableau de bord stark, baquet oreca

côté moteur:

échangeur frontal, puce amélioré, et premier essai afin de fiabilisé l'ensemble pour l'instant et dans profité, l'essentiel se faire plaisir!bounce
Revenir en haut Aller en bas
j-f
Admin
avatar

Messages : 3628
Date d'inscription : 14/05/2012
Age : 37
Localisation : Limours 91

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 2 Oct 2013 - 20:51

Terrible un projet sur base d'evo !
Les puristes vont pas s'en remettre ! Moi j'adore lol!
@+
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 2 Oct 2013 - 20:58

Travail de qualité , tu fais dans le propre et comme j-f sur une base évo c'est trop bon ...Bien joué Bien joué Bien joué Bien joué
Revenir en haut Aller en bas
Martial

avatar

Messages : 836
Date d'inscription : 16/02/2013
Age : 45

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 2 Oct 2013 - 23:19

Twisted Evil

_________________
Martial

Dijon prenois (6); Abeville (3); Les écuyers (2) ; La ferté gaucher (2); Magny cours (1); Mas du clos (1); Folembray (1); Chambley(1)



La vie est un changement permanent et la seule chose qui ne change pas c'est que tout change tout le temps

BLACK FLAG ADDICT
Revenir en haut Aller en bas
Walt

avatar

Messages : 1124
Date d'inscription : 31/07/2012

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Jeu 3 Oct 2013 - 10:52

Pour ton moteur tu vas voir Alex (Turbineur) ?
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Jeu 3 Oct 2013 - 16:04

J'ai déjà vu Alex plusieurs fois, le roi du turbo!king  il me donnera de bon conseil j'en doute pas!
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Jeu 3 Oct 2013 - 18:59


Salut,
Je suis vos échanges et je suis ravi de voir une EVO transformée en pistarde !
Ces transaxles n'attendent que la piste pour vivre pleinement.

Bravo pour ce choix. Crying or Very sad

Vivement la suite ! bounce bounce

Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Lun 6 Jan 2014 - 22:37

La suite ????  bounce2
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mar 4 Fév 2014 - 23:02

Salut les transaxales!

Quelques photos des travaux de fin 2013 (et oui il y a du retard) Wink

Début de la remise en état du bas de caisse çoté gauche!

au départ:








début des travaux:

Décapage et traitement de la rouille, reprise de quelques soudure!









Renforcement du point de cric!



Demain la suite, pose du nouveau bas de caisse et plus encore...! cheers
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 5 Fév 2014 - 15:02

Salut,

Les news arrivent:

Pose du bas de caisse gauche:

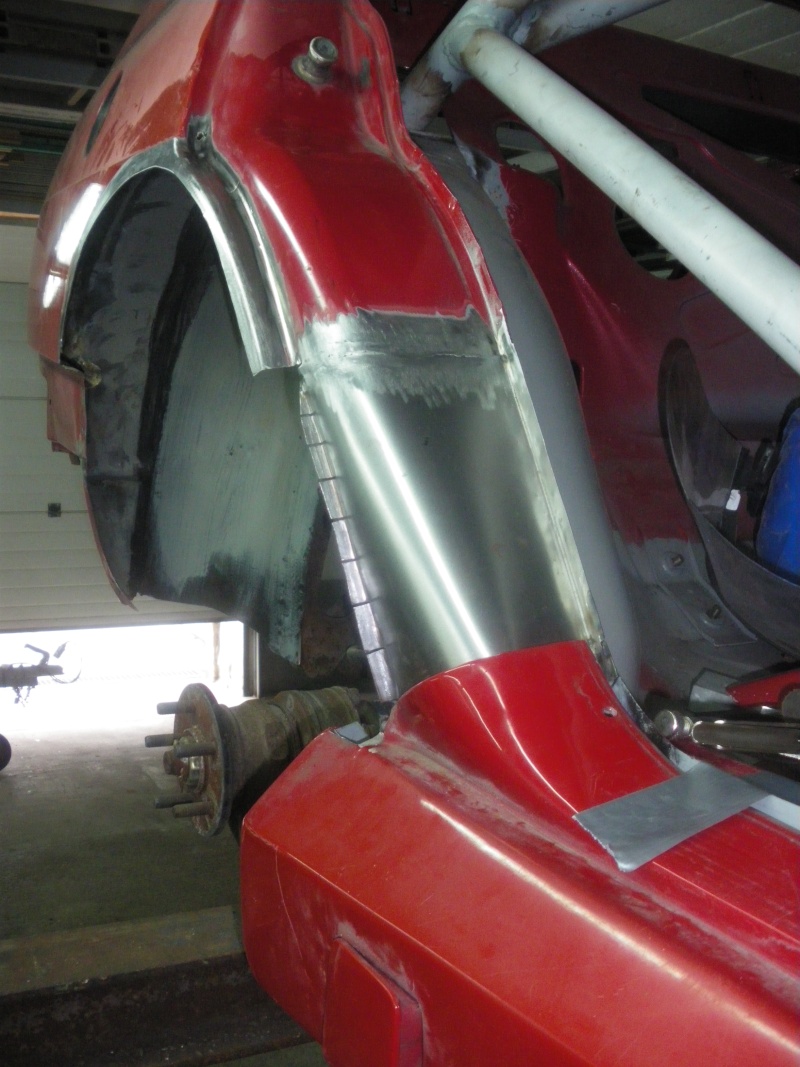

Pose du bas d'aile arrière ainsi que la confection d'un nouveau passage de roue:













Reste à fermer le bas de caisse au passage de roue + jointure et finition!
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 5 Fév 2014 - 15:37

La suite, travaux du mois de janvier, pour bien commencer l'année cheers

Modif de la face arrière:

Avant :



Découpe :




Renforcement des supports d'ancrage du dion :

Avant :





Mise en place des renforts :




Mise en place du bas de face arrière en alu :








Voilà les travaux avant doucement mais surment! Wink
Revenir en haut Aller en bas
j-f
Admin
avatar

Messages : 3628
Date d'inscription : 14/05/2012
Age : 37
Localisation : Limours 91

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 5 Fév 2014 - 15:47

Très belle restauration  Trop bon , elle était bien attaquée...

Pourquoi ce renfort d'encrage du parallélogramme de Watt ?

A+
Revenir en haut Aller en bas
Walt

avatar

Messages : 1124
Date d'inscription : 31/07/2012

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 5 Fév 2014 - 15:52

 Trop bon

ça prend forme Smile


Petites questions HS Smile, t'en es content de ton pont ?  C'est quel modèle exactement et une fois levé au maximum tu as combien d'espace en dessus en prenant la mesure sur les bras du pont ?
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 5 Fév 2014 - 17:59

Salut,

Pourquoi ce renfort d'encrage du parallélogramme de Watt ?

J'ai pu observer des déformations sur le point d'encrage de gauche, au niveau du passage de roue, et comme je refaits le chassis au top, et pour un usage circuit, d'ou plus de contraintes importantes, j'ai décidé de renforcer ces points! résultat une sacrée différence de rigidité et cela : juste à main nu! Basketball

Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Mer 5 Fév 2014 - 18:09

Salut,

Pour le pont que du positif, vraiment pas cher du tout, très très bonne qualité!
Je ne regrette pas du tout mon achat!

Aucun soucis pour avoir des piéces détachés, très bon service et conseils des techniciens!

Réf: Pont ECOLINE 3 (3500KG TW3500) marque TWIN BUSCH "made in deuschland"

Avantage 230v

Tu peux l'acheter les yeux fermés!

Voir MP pour dimensions!
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Jeu 13 Fév 2014 - 16:28

Salut,

Voici les petits travaux de mardi aprm!

Découpe du nouveau plancher du coffre, tole alu 4 mm!









Reste la finition! Wink
Revenir en haut Aller en bas
Walt

avatar

Messages : 1124
Date d'inscription : 31/07/2012

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Jeu 13 Fév 2014 - 16:36

Beau boulot  Trop bon

Tu peux m'en faire une copie/coller ? Very Happy Je la verrais bien dans la mienne aussi  Wink
Revenir en haut Aller en bas
Petro91

avatar

Messages : 1303
Date d'inscription : 17/11/2012
Localisation : Essonne - 91

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Ven 14 Fév 2014 - 14:18

C'est un break ..............




Tu te lances dans la livraison de pizza.  Laughing

_________________
Eric
"Une Alfa rouge, rien d'autre".
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Sam 15 Fév 2014 - 21:51

Les copies sont toujours possible?
Revenir en haut Aller en bas
Walt

avatar

Messages : 1124
Date d'inscription : 31/07/2012

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Dim 16 Fév 2014 - 0:36

HD57 a écrit:
Les copies sont toujours possible?

?  scratch
Revenir en haut Aller en bas
HD57



Messages : 108
Date d'inscription : 19/02/2013

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Ven 7 Mar 2014 - 19:41

Salut les transax!

Voici quelques nouvelles des travaux du début de semaine:

Copie type GR A d'une barre anti rapprochement arrière: Wink



Revenir en haut Aller en bas
j-f
Admin
avatar

Messages : 3628
Date d'inscription : 14/05/2012
Age : 37
Localisation : Limours 91

MessageSujet: Re: ALFA 75 EVOLUZIONE SPORTCLUB   Ven 7 Mar 2014 - 20:39

drunken

Encore un qui mets la barre très haut !  Bien joué

A+
Revenir en haut Aller en bas
